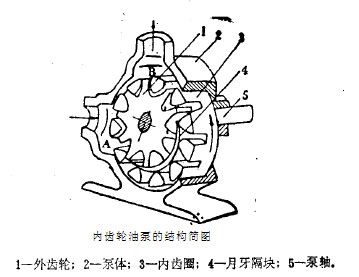

NCB型内啮合齿轮泵是采用齿轮内啮合原理,内外齿轮节圆紧靠一边,另一边被泵盖上“月牙板”隔开.主轴上的主动内齿轮带动其中外齿轮同向转动,在进口处齿轮相互分离形成负压而吸入液体,齿轮在出口处不断嵌入啮合而将液体挤压输出.由于这种独特结构,所以特别适用于输送粘度大的介质,粘度范围为:0.2-1000000cp;
NCB型内啮合齿轮泵可反向输送,只要更换电机转向即可；
NCB型内啮合齿轮泵泵体可转向,进出口位置成直角,便于选配进出口位置；
NCB型内啮合齿轮泵在泵体、端盖、轴承座间都有连接方便的保温或冷却介质的进出接口.
NCB型内啮合齿轮泵具有:无困油现象、输送平稳、效率高、噪音小,使用寿命厂的优点.
NCB型内啮合齿轮泵的材质有铸铁,铸钢,不锈钢等
NCB型内啮合齿轮泵安装时
1.首先安装前应检查轴在运输中是否受到损坏,如电机受潮、进出口内是否进入垃圾。
2.安装管道内应清除干净，并避免管道的重量由泵来承担。
3.输送液体污物严重的，应安装适当的过滤装置。
4.管道各连接部位都不得出现漏气。
NCB型内啮合齿轮泵使用时
1.注意泵的压力应符合技术规范规定。
2.注意轴密封处，若发生泄漏，视其程度略微转下，不要拧的过紧。
3.泵产生异常噪音，应立即停止工作，进行检查。
4.不要自己任意调整泵的转数，以免损坏机器。
公司视质量为生命,把客户的实际利益和自己的长远发展视为一体.多年来,本公司踏踏实实的做好每一项工作,一步步的赢得广大客户的信任.目前,公司正以高标准的内啮合齿轮泵,齿轮泵产品质量,切实优惠的价格,全面周到的售后服务立足行业,奉献社会.
NCB型内啮合齿轮泵性能参数表
型号 | 进出口径 | 流量 | 压力 | 吸入真空 | 转速 | 配用电机 | 装配形式 | 重量 | 外形尺寸 |
型号 | 功率 |
NCB-1.2/0.3 | Gi" | 1.2 | 0.3 | 0.03 | 500 | Y90L-6 | 1.1 | W-L | 10 | 234X140X140 |
NCB-1.8/0.3 | G11/2" | 1.8 | 0.3 | 0.03 | 500 | 1.5 | W-L | 11 | 254X153X153 |
NCB-3/0.3 | 3 | 700 | Y100L-6 | 1.5 | W-L |
NCB-6/0.5 | 40 | 6 | 0.5 | 0.05 | 500 | 3 | W-L | 70 | 700X370X300 |
NCB-8/0.5 | 8 | 570 | Y100L2-4 | 3 | W-L |
NCB-12/0.5 | 50 | 12 | 0.5 | 0.05 | 380 | Y132M1-6 | 4 | W-L | 140 | 800X550X420 |
NCB-16/0.5 | 16 | 460 | Y132M2-6 | 5.5 | W-L |
NCB-20/0.5 | 20 | 690 | Y132M-4 | 7.5 | W-L |
NCB-12/0.7 | 80 | 12 | 0.7 | 0.05 | 220 | Y160M-6 | 7.5 | W-L | 330 | 910X780X500 |
NCB-18/0.7 | 18 | 310 | Y160L-6 | 11 | W-L |
NCB-24/0.5 | 24 | 0.5 | 0.05 | 420 | Y10M-4 | 11 | W-L |
NCB-30/0.5 | 30 | 520 | Y160L-4 | 15 | W-L |
NCB-40/0.5 | 12 | 40 | 0.5 | 0.06 | 230 | Y200L1-6 | 18.5 | W-L | 750 | 1240X1022X610 |
NCB-50/0.5 | 50 | 290 | Y200L2-6 | 22 | W-L |
NCB-60/0.5 | 60 | 350 | Y200L2-6 | 22 | W-L |
NCB-70/0.5 | 70 | 410 | Y225M-6 | 30 | W-L |
NCB-80/0.5 | 80 | 470 | Y200L-4 | 30 | W-L |
NCB-100/0.5 | 150 | 100 | 0.5 | 0.06 | 320 | Y280S-6 | 45 | W-L |
NCB-120/0.5 | 120 | 380 | Y280M-6 | 55 | W-L |
NCB-150/0.5 | 150 | 480 | Y280S-4 | 75 | W-L |
