产品中心 当前位置 > 北弘泵业 > 产品展示 > 三螺杆泵 >

  • 3G系列三螺杆泵
  • -详细参数

3G系列三螺杆泵概述
三螺杆泵是转子式容积泵,由于主动螺杆与从动螺杆上螺旋槽相互啮合及它们与衬 套三孔内表面的配合,得以在泵的进出口之间形成数级动密封腔室,这些动密封腔室将不断把液体由泵进口轴向移动到泵出口,并使所输液体逐级升压,从而形成一个连续,平稳,轴向移动的压力液体.
3G三螺杆泵适用介质及性能范围:
三螺杆泵所输液体为各种不含固体颗粒,无腐蚀性油类及类似油的润滑性液体,所输液体粘度为1.2~100°E(3.0~760cst),高粘度 液体亦可通过加温降粘后输送. 流量范围0.2~590m3/h,工作压力100bar,温度150℃.
3G三螺杆泵结构
1,结构简单:具有多种结构形式,一般小流量0.2~6.5m3/h,泵的泵体和衬套合为一体(统称泵体),轴封为机械密封. 中等流量以上的泵衬套为一单独的零件固定于泵体内,大流量泵多制成双吸结构卧式安装,轴封根据输送介质的不同有机械密封和填 料密封两种.船用泵的安装形式有卧式和立式两种,原动机为交,直流船用电动机.
2,寿命长:三螺杆泵的主动螺杆由电动机驱动,主,从杆之间没有机械接触,而由所输压力液体驱使从杆绕轴心线自转,主,从杆 之间,螺杆与衬套之间皆有一层油膜保护,因而泵的机械摩擦极小,寿命长.
3,所输液体在泵内作轴向匀速直线运动,故压力脉动小,流量稳定,噪音低,由于转动部件惯性小,则起动力矩和振动很小.
4,具有高吸入能力.高效率.
5,为保障泵,电机及管路系统的安全,中等流量以上的螺杆泵均带有安全阀,当压力超过安全阀的设定压力时,高压油将回流至泵的进油口.

3G系列三螺杆泵安装前的检查
1.安装前应检查3G系列三螺杆泵的油封是否良好,并检查泵在运输中是否损坏,可用手转动联轴器是否有卡劲现象,如有则应拆泵进行清洗,修理和校正。
2.安装泵的进油和排油管道时,其管径不得小于泵的进油和排油口口径,进油管道不得过长,弯头不得过多,否则将影响泵的工作状态。
3.原动机与泵的转向必须一致,严格禁止原动机驱动泵逆转。电机接线时,应先脱开电机与泵的联轴器,对电机作试运转,使其转向与泵的转向标志一致。
4.对于在较高温度(60ºC以上)下输送粘度大的油类(如:重油)的备用泵,必须是热备用泵。否则泵在低温下启动会成电机过载或泵损坏。(建议在靠 进泵的排油管上的逆止阀旁,并联安装一个小回流阀,对备用泵可微启回流阀,使泵缓慢逆转,其逆转速<=100转/分,使部分热油经常流过泵内,达到泵 热备用目的)。
5.当有两台以上的泵安装在同一条主管线上,为便于泵的启动,在近泵的排油管上必须安装逆止阀。
6.尽量在三3G系列三螺杆泵进油和排油口处的螺纹孔上连接压力表和真空表,以便于观察泵的运转状态。
7.原动机与泵的转轴必须在同一中心线上,可用直尺测隙规在联轴器圆周上间隔90º处检查。
8.输送介质内含有机械杂质。将严重影响泵的运转和降低使用寿命,因此在泵安装前,必须仔细清除进油管内的焊渣,沙粒等杂质,并应在进油管道靠近泵 处安装滤器,滤器网孔大小,可根据工作情况及介质粘度确定。(一般可用40~80目网),过滤面积一般不得小于进油管横截面积的20倍。

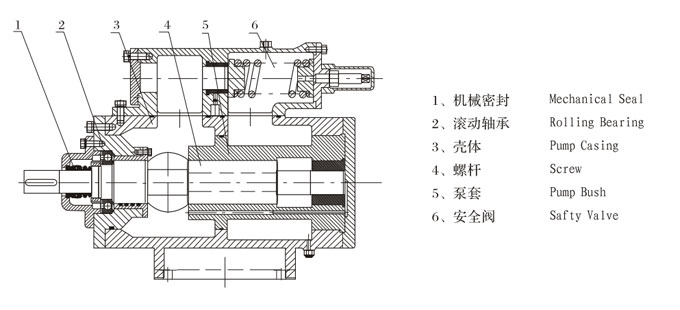

三螺杆泵结构图
三螺杆泵结构图

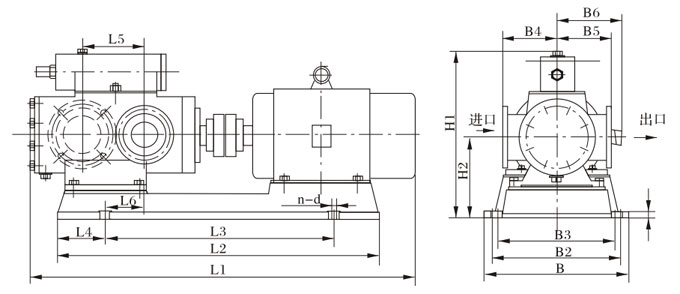

3G45×4-100×2外形及安装尺寸
3G45×4-100×2外形及安装尺寸
泵型号机座号L1L2L3L4L5L6B1B2B3B4B5B6H1H2H3n-d
45×4Y100L
Y132S
Y132M
Y160M
890
985
1025
1119
740
809
838
932
472
518
538
610
145
145
145
160
209
209
209
209
85
85
85
73.5
325
380
380
429
285
340
340
389
285
340
340
340
130
130
130
130
140
140
140
140
180
210
210
265
350
400
400
470
205
217
217
245
25
25
25
25
4-φ18
4-φ18
4-φ18
4-φ18
60×4Y160M
Y160L
Y200L
1297
1342
1475
1017
1061
1157.5
700
700
757.5
178
178
183
285
285
285
100
100
100
460
460
525
410
410
475
370
370
370
170
170
170
175
175
175
265
265
310
585
585
585
270
270
310
30
30
30
4-φ23
4-φ23
4-φ23
70×2Y132M
Y160M
1199
1289
930
1012
587
652
159
160
165
165
71
71
420
465
380
425
380
380
170
170
170
170
210
265
458
500
275
275
30
30
4-φ23
4-φ23
70×4Y180M
Y200L
1404
1509
1199
1277
780.5
795
230.5
230.5
305
305
145
145
495
540
455
500
380
380
170
170
170
170
285
310
540
585
290
310
30
35
4-φ23
4-φ23
80×2Y160M
Y180M
1244
1308
1043
1092
663
707
165
165
204
204
110
110
470
480
430
440
430
440
190
190
190
190
265
285
505
540
280
290
30
30
4-φ23
4-φ23
80×4Y200L
Y225M
1570
1640
1241
1297
826
875
204
204
360
360
145
145
525
580
475
530
410
410
190
190
190
190
315
345
585
640
310
335
30
30
4-φ23
4-φ23
100×2Y180L
Y225S
1513
1623
1265
1336
821
865
195
195
254
254
140
140
520
595
460
535
460
460
220
220
220
220
285
345
580
640
330
335
30
30
4-φ23
4-φ23


三螺杆泵性能参数

型号
排出压力
P MPa
流量 Q
转速n
r/min
必需汽蚀余量 rm
效率η %
电动机
m3/h
L/min
功率kw
型号
25×4-46
1.0
0.8
13
1450
4
62
0.75
Y802-4
2.5
0.6
10
60.6
1.5
Y90L-4
1.0
2.0
33
2900
4.5
59.4
1.5
Y90S-2
2.5
1.6
26
69
3
Y100L-2
30×4-46
1.0
1.6
26
1450
4.5
63.5
1.1
Y90S-4
2.5
1.2
20
61
2.2
Y100L1-4
1.0
3.6
60
2900
5
60
2.2
Y90L-2
2.5
3.2
53
69
4
Y112M-2
36×4-46
1.0
2.8
46
1450
4.5
66
2.2
Y100L1-4
2.5
2.4
40
66.5
4
Y112M-4
1.0
6.5
108
2900
5
60.5
4
Y112M-2
2.5
6
100
72
7.5
Y132S2-2
42×4-46
1.0
4.8
80
1450
5
62
4
Y112M-4
2.5
4.2
70
73
5.5
Y132S1-4
1.0
10.5
175
2900
5.5
61
5.5
Y132S1-2
2.5
10
166
72
15
Y160M2-2
45×4-46
1.0
6.3
106
1450
5
70
3
Y100L2-4
2.5
5.9
99
74
7.5
Y132M-4
1.0
13.5
225
2900
5.5
60
7.5
Y132S2-2
2.5
13
217
75
15
Y160M2-2
60×4-46
1.0
15.5
255
1450
5
71.3
11
Y160M-4
2.5
14.5
245
74
15
Y160L-4
1.0
32
533
2900
5.5
63
18.5
Y160L-2
2.5
31.5
525
77
37
Y200L2-2
70×2-46
0.6
24
400
1450
5
71
7.5
Y132M-4
1.0
23.5
390
75
11
Y160M-4
1.6
22.5
370
76
15
Y160L-4
70×4-46
1.0
24.5
408
1450
5
72.5
18.5
Y180M-4
2.5
23.5
392
79
30
Y200L-4
80×2-46
0.6
36.5
608
1450
5
72
11
Y160M-4
1.0
35
594
75.5
18.5
Y180M-4
1.6
34.5
575
76.5
22
Y180L-4
80×4-46
1.0
37
617
1450
5.5
72
30
Y200L-4
2.5
35
590
78.1
45
Y225M-4
100×2-46
0.6
72.5
1208
1450
5
73
22
Y180L-4
1.0
71
1183
77
37
Y225S-4
1.6
60.5
1158
79
45
Y225M-4
100×4-46
1.0
72.5
1208
1450
5.5
73
55
Y250M-4
2.5
70
1165
78.5
75
Y280S-4
S100×3-27
0.6
72
1196
1450
6
62
22
Y180L-4
1.6
70
1160
72
55
Y250M-4
2.5
69
1145
74
75
Y280S-4
S120×3-27
0.8
123
2055
1450
6
74.5
55
Y250M-4
1.5
120
2010
76
90
Y280M-4
2.5
115
1920
78.5
132
Y315M-4
