产品中心 当前位置 > 北弘泵业 > 产品展示 > 双螺杆泵 >

  • 2W.W型双螺杆泵
  • -详细参数

2W.W型双螺杆泵结构特点:
W.W系列双螺杆泵按照国家标准GB11035-89<<船用电动双螺杆泵>>的规定生产的.通过泵体中主,从动螺杆的相互啮合,以及螺杆和泵体孔的配合,在泵体中形成一个个密封空腔,在螺杆转动时,这些密封空腔连续向前移动,推动密封腔中的液体到出口排出,实现输送液体的目的.

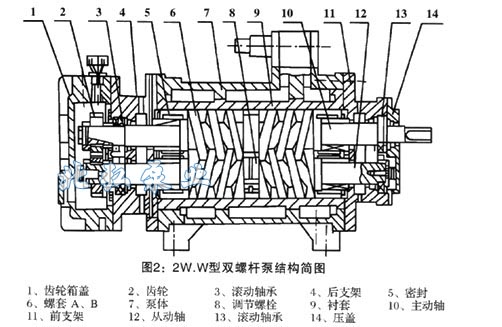

2W.W型双螺杆泵结构特点:
2W.W密封型双螺杆泵采用双吸式结构,螺杆两端处于同一压力腔中,轴向力可以自行平衡.两端轴承采用外装式,单独采用润滑油(脂)润滑,因而不受输送介质的影响.两螺杆间用一对同步齿轮驱动,螺杆齿面间并不接触,而留有一微小间隙,介质中的杂质并不能对螺杆齿面产生直接的磨损(除冲刷外).除一些小排量泵外(2W.W4.0以下),一般在泵体上都带有内流式安全阀,当排放压力超过额定值时,有一定保护作用.泵体上的进出口方向有二种,一为水平进,水平出;二为水平进,垂直向上出;用户可根据自已需要选择.

2W.W型双螺杆泵工作原理如图
2W.W型双螺杆泵工作原理如图

2W.W型双螺杆泵的优点:
1,输送液体平稳,无脉动,无搅拌,振动小,噪音低.
2,有很强的自吸性能,多相混输时,含气率不高于80%,含沙量不高于500g/m3.
3,外置轴承结构,采用独立润滑,可以输送各种非润滑性介质.
4,采用同步齿轮驱动,二转子之间不接触,即使短时间空转也无妨.
5,泵体带有加热套,可以输送各种清洁或含有固体小颗粒的低粘度或高粘度介质(一般颗粒直径小于0.12-0.2mm).
6,正确的选用材料,甚至可以输送很多有腐蚀性的介质.
7,双吸式结构,转子上没有轴向力.
8,轴端采用机械密封或波纹管机械密封,具有寿命长,泄漏少,适用范围广的特点.

 性能范围:

1,最高工作压力4.0MPa
2,流量范围 1~2500m3/h
3,温度范围-20~340℃
4,介质粘度 1~3000mm2/s,降低转速可达到106mm2/s
介质粘度对 双螺杆泵性能影响较大,泵的名义排量是指在特定粘度条件下的排量,为保证泵能在较高效率下工作,在试验不充分时,建议按下列粘度条件选择转速:

  介质粘度cSt      转速r/min

  <400          1500

  400 ~1200        1000

  1200~3600       750

  对于粘度更高的介质,所应选用的转速和驱动电机功率,请与制造厂联系.

选用泵应考虑的主要事项

1,介质的润滑性,清洁度,腐蚀性.
2,介质的粘度,温度.
3,介质进,出口压力,安装高度.
4,使用场合的防爆要求.
5,订货时请注明规格,型号,设计使用压力,转速,介质粘度,温度,电机防爆级别,介质名称.
如:2W.W5.0-64-J-1,1.0MPa,980r/min,
介质:粘度:500cSt,80℃,EXd2BT4
介质:重质燃料油.
希望选择时留有一定的富裕量,以确何安全可靠.
